Edgar Landivar
Cargador para celular para neandertals
Un truco que he realizado antes en un caso extremo (estaba acampando y no tenía un toma-corriente cerca) es el de conectar 4 pilas AA en serie (se pueden sacar de cualquier linterna o aparato electrónico) y conectar esto directamente al celular a través de un cable micro-USB. Tenía unas pilas de repuesto para una linterna y las usé. Claro, también tuve que decapar el cable con una navaja (quedó inservible luego), pero resolví mi inconveniente. Sin embargo, 4 pilas AA no dan exactamente los 5 voltios que el celular necesita para cargarse, sino aproximadamente 6 voltios (cada una provee 1.5 voltios teóricos) o puede que hasta un poco más. En resumen, hágalo bajo su propio riesgo 😉

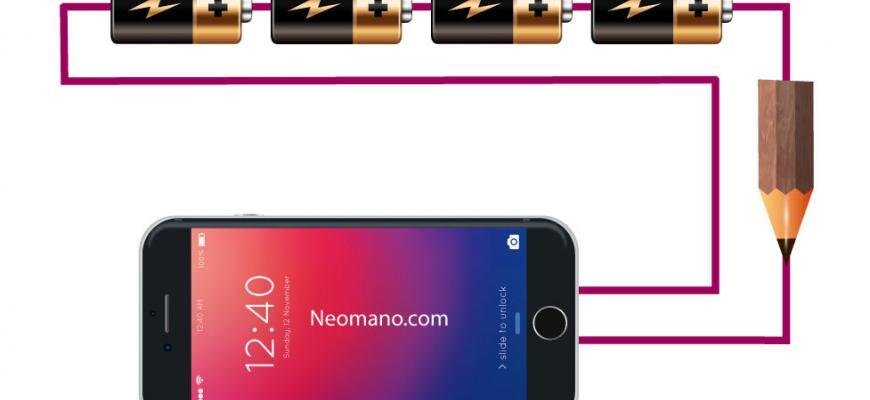

Una pequeña mejora a lo anterior es la de colocar una pequeña resistencia de menos de un Ohmio entre las pilas y el celular para disminuir levemente el voltaje y proteger el celular en el peor de los casos (aunque prácticamente todos los celulares tienen un regulador de voltaje incorporado, pero nunca está de más). Obviamente si estoy de camping en el bosque no tendré resistores en la billetera o una tienda de electrónicos a la vista, así que habrá que improvisar. Una cosa que a lo mejor tengamos a la mano y que podemos utilizar es un lápiz. Entre uno o dos centímetros de mina de lápiz nos pueden dar entre 0.25 y 2 ohmios dependiendo de la dureza de la mina. Yo he utilizado un centímetro de mina de lápiz 4H para el experimento. Publicaré un video en próximos días.
Cómo conectar el cargador al puerto USB
Necesitaremos al menos un cable viejo para poder reutilizar el cargador. Recordemos que un cable USB puede tener varios cables, pero para cargar el teléfono sólo necesitaremos hacer uso de solamente 2 de ellos, usualmente de color rojo y negro. Rojo para el cable positivo y negro para el negativo.
Cargador para celular con regulador de voltaje
Un circuito menos primitivo que el anterior lo podemos conseguir añadiendo UN SOLO componente a nuestro circuito de pilas en serie. Esto tiene sus pros y contras. La construcción de este circuito ya no puede improvisarse in-situ, sino que tendremos que llevar en nuestra mochila un pequeño circuito prefabricado. En todo caso, la fabricación es extremadamente sencilla.

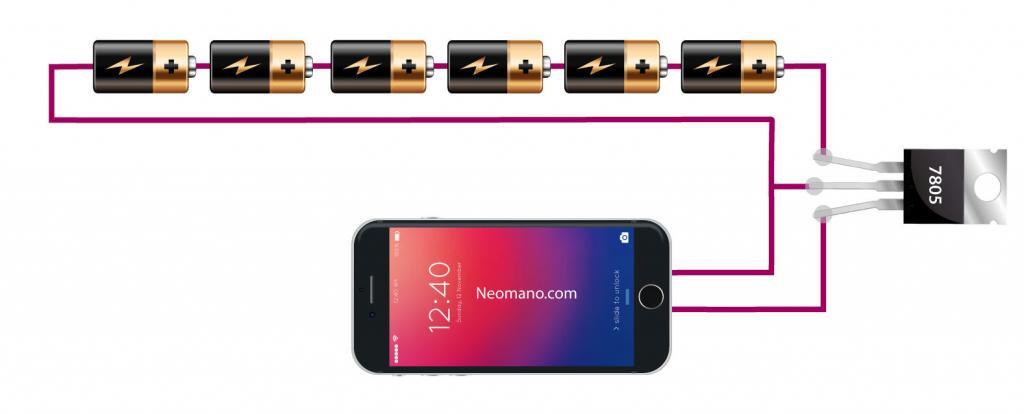

La idea aquí es usar un pequeño componente regulador de voltaje. El más común es el LM7805 (o símplemente 7805) que se puede conseguir en prácticamente cualquier tienda de electrónica por unos centavos. También es preferible aquí usar de 5 a 6 pilas en lugar de 4, pues este componente necesita de cierto voltaje mínimo de diferencia entre la entrada y la salida. También podríamos usar una batería de 9 voltios aquí. Les comparto un pequeño diagrama que hice.
Cargador para celular de las grandes ligas
Vamos complicándonos un poco más… Otra solución más sofisticada pero mucho más precisa y eficiente que la anterior es la de utilizar un circuito convertidor step-down (también llamado reductor DC-DC o convertidor Buck), que es un circuito barato y que podemos encontrar en tiendas de electrónica. El que he comprado se puede adquirir en línea en varios sitios como Amazon, Ebay, OLX o Mercadolibre. Nos dará exactamente 5 voltios. En otro artículo que escribí hace algún tiempo en este mismo blog explico cómo hacer uno, por si alguien se quiere aventurar. Los hay de voltajes fijos como el que he usado yo, pero también hay otros en los cuales hay que ajustar el voltaje de salida girando la clavija de un potenciómetro de precisión. También hay de varias capacidades. El de este artículo nos proveerá de hasta 1 amperio, pues está basado en el chip AMS1117.
Para ilustrar mejor cómo conectar todo preferí hacer un video. El circuito elegido puede funcionar incluso con una batería de auto, por lo que nos puede servir para añadirle un puerto USB a nuestro vehículo, en caso de que no lo tenga. También podríamos conectar una batería recargable y utilizar un panel solar para cargarla. La regla por lo general en cuanto a pilas de carbón o alcalinas es que mientras más grandes, más carga. Por ejemplo, las pilas AA tienen más carga que las AAA, ya que son de mayor tamaño.
Ahora sí les dejo con el video. En él verán el circuito utilizado, el cual podemos poner en una cajita para que se vea más simpático y meterlo en nuestra mochila. Nos salvará en caso de emergencias.
[embedyt] https://www.youtube.com/watch?v=xTNuD6QffWE[/embedyt]
