Proyecto open source: casa de juegos para niños. (con planos)

Me pidieron que construya una casa de juegos para niños para esta Navidad, así que me di a la tarea de diseñarla y una vez que terminé con los planos se me ocurrió compartirlos.

El objetivo es poder utilizar al máximo los paneles de Plywood que se encuentran disponibles en el mercado para así abaratar costos. En total usaré 6 planchas de Triplex que están alrededor de USD$30 cada una, incluido el corte. Así que la idea es que la casa cueste menos de USD$200 ya incluyendo pintura y lo más divertido es que se puede hacer una dinámica interesante con los chicos pintando y decorando la casa.

Si se quiere invertir un poco más de dinero para hacer una casa resistente a la humedad recomiendo usar Plywood Marino.

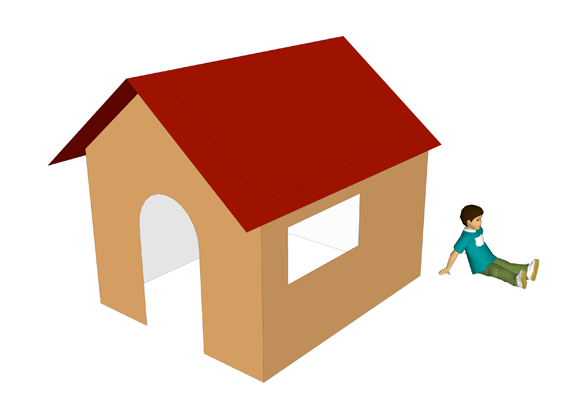

La casita es bien sencilla y luce como en la siguiente imagen.

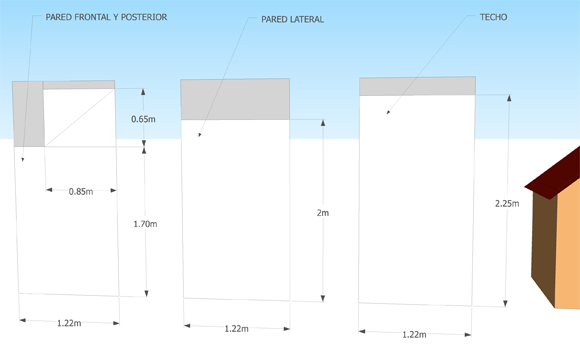

A continuación los cortes que se deben realizar. Se muestran 3 paneles; cada uno se debe de hacer por duplicado.

El panel del techo puede ser de un espesor menor al de las paredes. En mi caso utilicé paneles de 18mm para las paredes y 12mm para el techo.

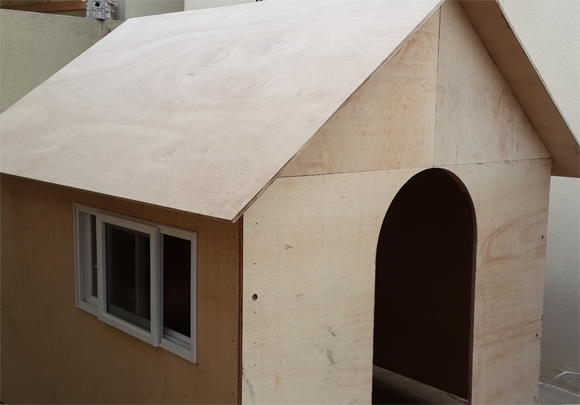

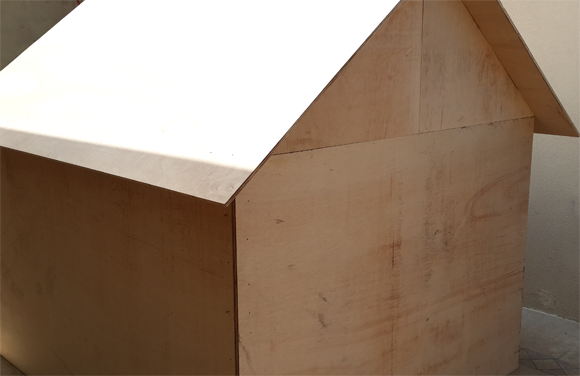

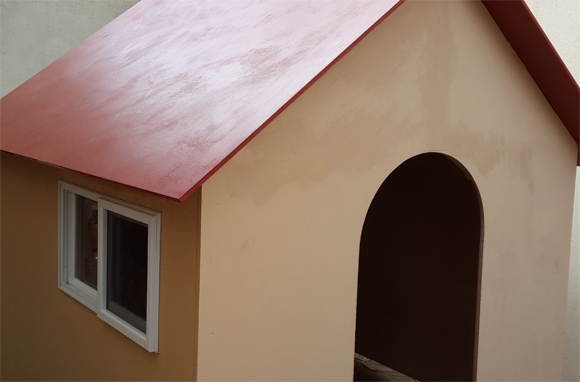

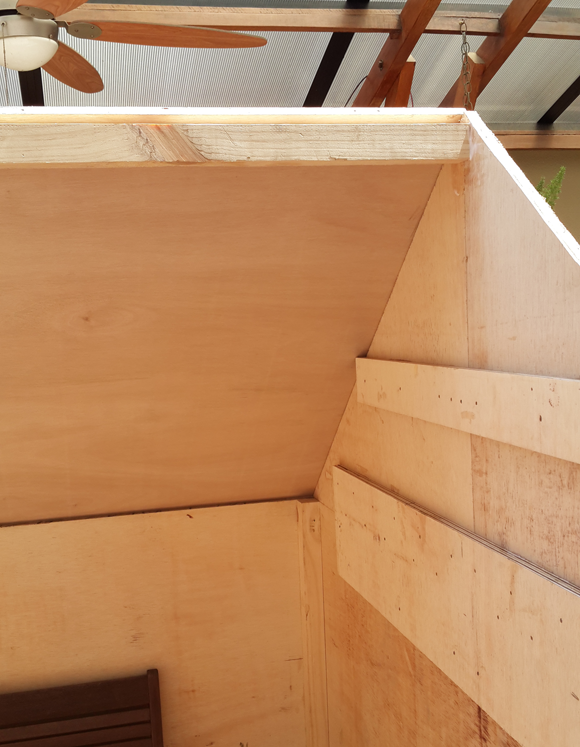

A continuación fotos reales de la construcción para disipar cualquier duda.

Una vez que seque la pintura y la decore un poco mejor subiré más fotos.
